Al invertir en maquinaria CNC industrial, comprender las configuraciones específicas es fundamental para garantizar que el equipo satisfaga sus demandas de producción. La fresadora CNC estándar 1325 es una máquina muy versátil y robusta, diseñada para grabado, corte y fresado de precisión en una variedad de materiales.

A continuación se presenta un desglose detallado de la ingeniería estructural de la máquina, la mecánica de transmisión, las variedades de husillo y el software de control para ayudarle a tomar la mejor decisión para su planta de producción.

1. Dimensiones de la máquina e integridad estructural

Una base sólida es la clave para un fresado CNC de precisión. Esta máquina está construida para manejar fácilmente láminas de material estándar de 4x8 pies.

• Área de trabajo: La máquina proporciona una amplia área de procesamiento de 1300*2500 mm.

• Dimensiones totales: Las dimensiones físicas totales del equipo son de 3122*2060*1596 mm

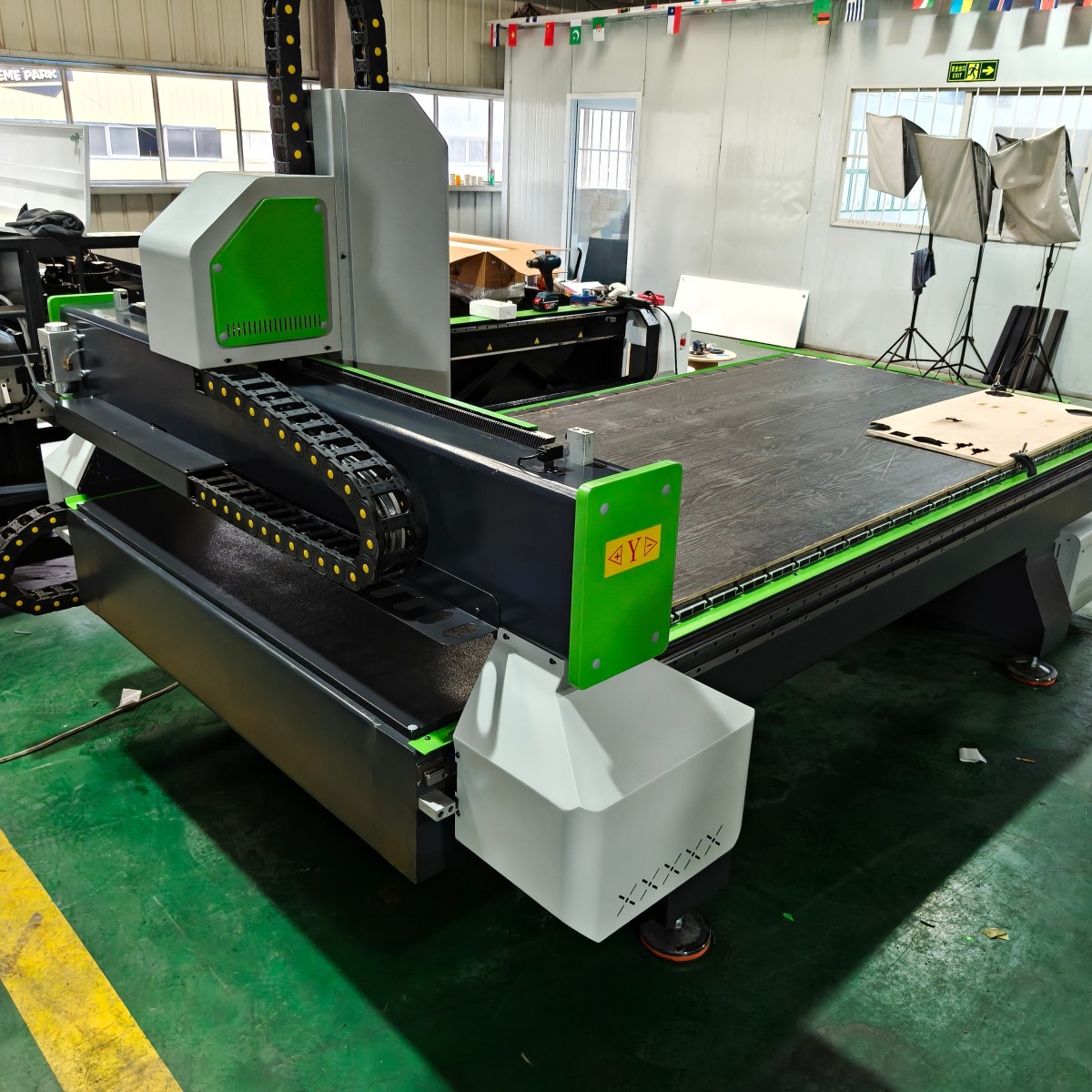

• Construcción de bancada de servicio pesado: La bancada de la máquina está construida con una robusta estructura soldada de tubos cuadrados. Esto garantiza la máxima rigidez, evitando vibraciones durante operaciones de alta velocidad.

• Diseño favorable para la logística: Para reducir significativamente los volúmenes de envío y facilitar la instalación en fábrica, las patas de soporte son totalmente desmontables. Además, la caja de control eléctrico está diseñada para ser externa y también es completamente desmontable.

2. Sistemas avanzados de transmisión y motor

Para convertir los diseños de software en productos físicos impecables, la fresadora CNC 1325 emplea una configuración de transmisión multieje de alta precisión.

• Accionamiento de los ejes X e Y: Tanto el eje X como el eje Y utilizan un sistema de transmisión por cremallera de alta velocidad.

• Accionamiento del eje Z: Para un descenso y elevación vertical precisos, el eje Z está equipado con una transmisión por husillo de bolas.

• Configuración de motor y reductor: La máquina utiliza una combinación de motor y reductor de alta eficiencia , junto con una combinación dedicada de motor y caja de engranajes para garantizar una entrega de par suave.

• Función de seguridad del eje Z: De manera crucial, el eje Z está equipado con un motor de freno especializado. Esta función de seguridad vital garantiza que el pesado husillo no caiga bruscamente y dañe el material o la herramienta cuando la máquina está apagada.

3. Configuraciones del motor del husillo

Entendemos que diferentes materiales requieren distintos métodos de refrigeración y potencias de salida. El modelo 1325 ofrece una amplia personalización del husillo:

• Husillos refrigerados por agua: Ideales para un funcionamiento continuo y a largo plazo, los husillos refrigerados por agua están disponibles en múltiples potencias: 1.5kw, 2.2kw, 3.0kw, 3.2kw, 3.7kw, y 4.5kw. Son compatibles con fuentes de alimentación tanto de 220V como de 380V.Al optar por una configuración refrigerada por agua, la máquina viene equipada con un enfriador de agua integrado modelo 3200.

• Husillos refrigerados por aire: Para fábricas ubicadas en climas fríos o aquellas que buscan una solución de refrigeración sin mantenimiento, hay disponibles husillos refrigerados por aire. Estos se ofrecen en rangos de potencia más altos, incluidos 2.2kw, 3.5kw, 4.5kw, y 6.6kw, y también admiten configuraciones tanto de 220V como de 380V.

4. Opciones de mesa de trabajo para fijación de material

Asegurar la pieza de trabajo es esencial para un fresado preciso. La máquina puede configurarse con dos tipos principales de mesa:

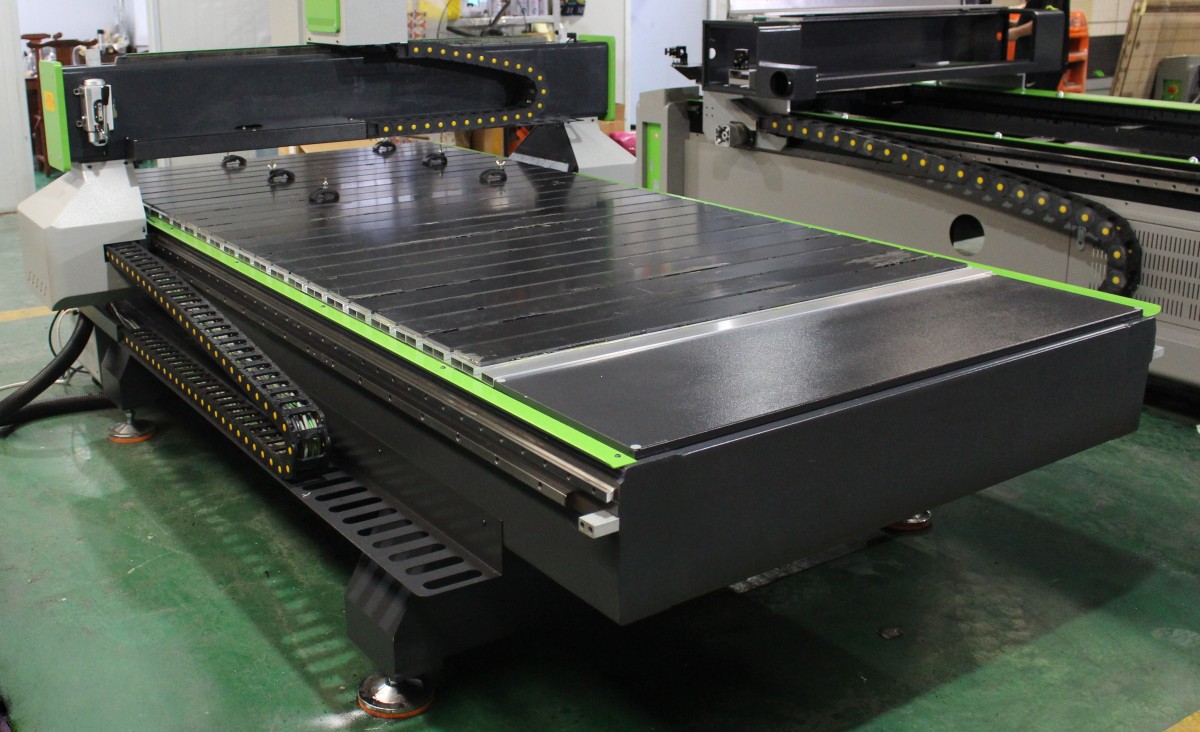

• Mesa de perfil de aluminio: Esta es la configuración estándar y fiable que utiliza una mesa de perfil de aluminio. Utiliza abrazaderas de ranura en T para asegurar físicamente los materiales, lo que la hace ideal para maderas pesadas y acrílicos gruesos.

• Mesa de adsorción por vacío: Para una carga y descarga rápida de materiales, hay disponible como opción una mesa de adsorción por vacío. Este sistema utiliza una potente succión para sujetar láminas planas, mejorando en gran medida la eficiencia para el procesamiento de muebles de panel

5. Sistemas de control industrial

La interfaz de usuario es lo que conecta a su operador con la máquina. Ofrecemos dos rutas distintas de sistema de control según su presupuesto y preferencias operativas:

• Sistema RichAuto A11 (muy recomendado): Esta máquina está equipada principalmente con el sistema de control Ruizhi Tianhong (RichAuto) A11. Esta opción premium admite un funcionamiento completamente offline, lo que significa que no se requiere una PC dedicada junto a la máquina.Los operadores pueden controlar directamente la fresadora utilizando el controlador DSP portátil, que cuenta con una interfaz bilingüe fácil de usar en inglés y chino.
• Sistema Weihong (alternativa económica): Para compradores estrictamente centrados en el costo inicial, un sistema Weihong pirateado está disponible como alternativa barata. Sin embargo, tenga en cuenta que requiere una conexión física constante a una computadoray depende del anticuado sistema operativo Windows XP para funcionar.

6. Compatibilidad integral con herramientas CNC

La verdadera versatilidad de la fresadora CNC 1325 radica en su capacidad para utilizar una enorme variedad de herramientas de corte para lograr diferentes perfiles, chaflanes y estrategias de cavidades. La máquina es totalmente compatible con herramientas industriales estándar, incluidas:

• Fresas espirales de un filo

• Fresas puntiagudas de fondo plano

• Fresas de desbaste de fondo (brocas de planeado)

• Fresas tipo V para rotulación 3D y chaflanado

• Fresas de dos filos

• Fresas espirales de dos filos
