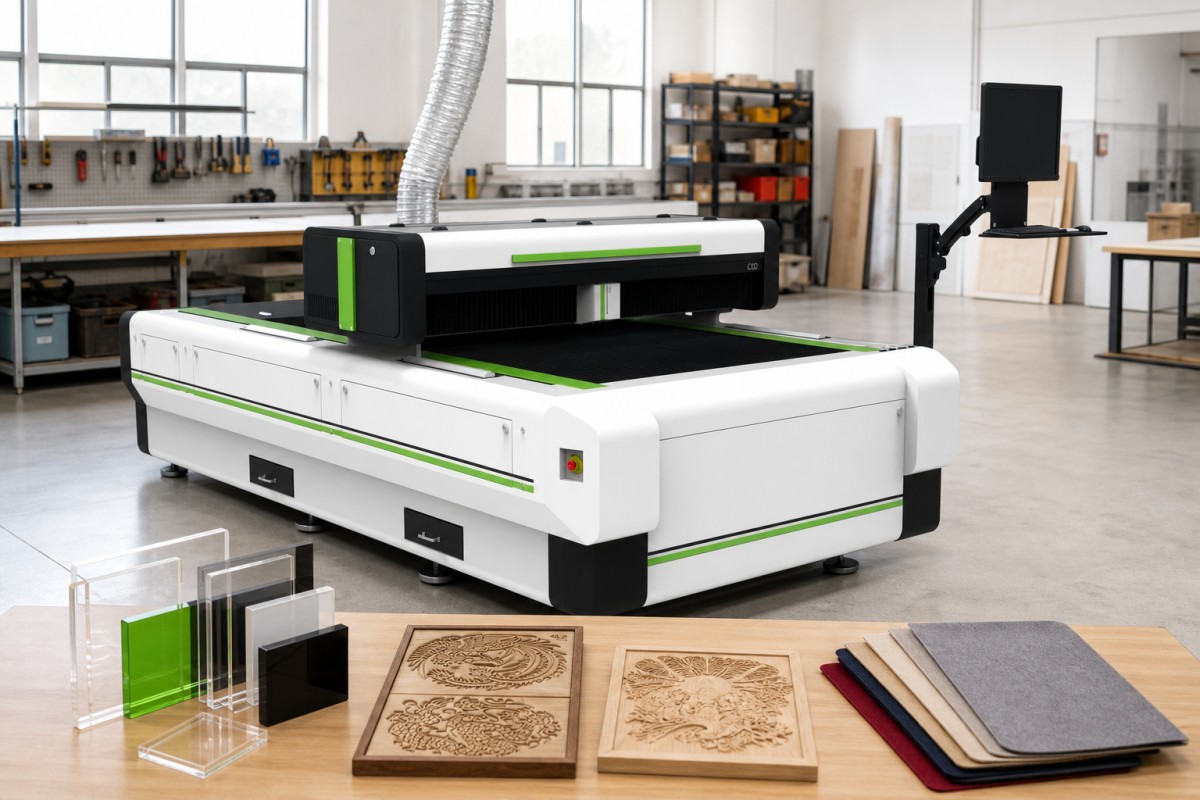

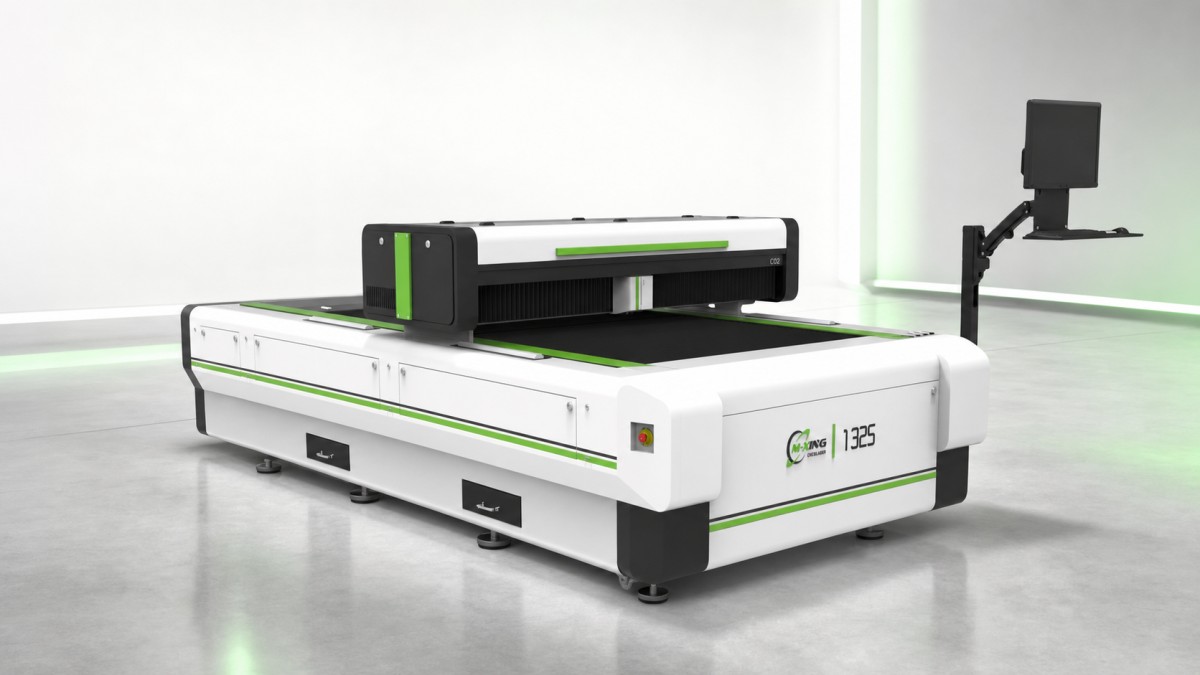

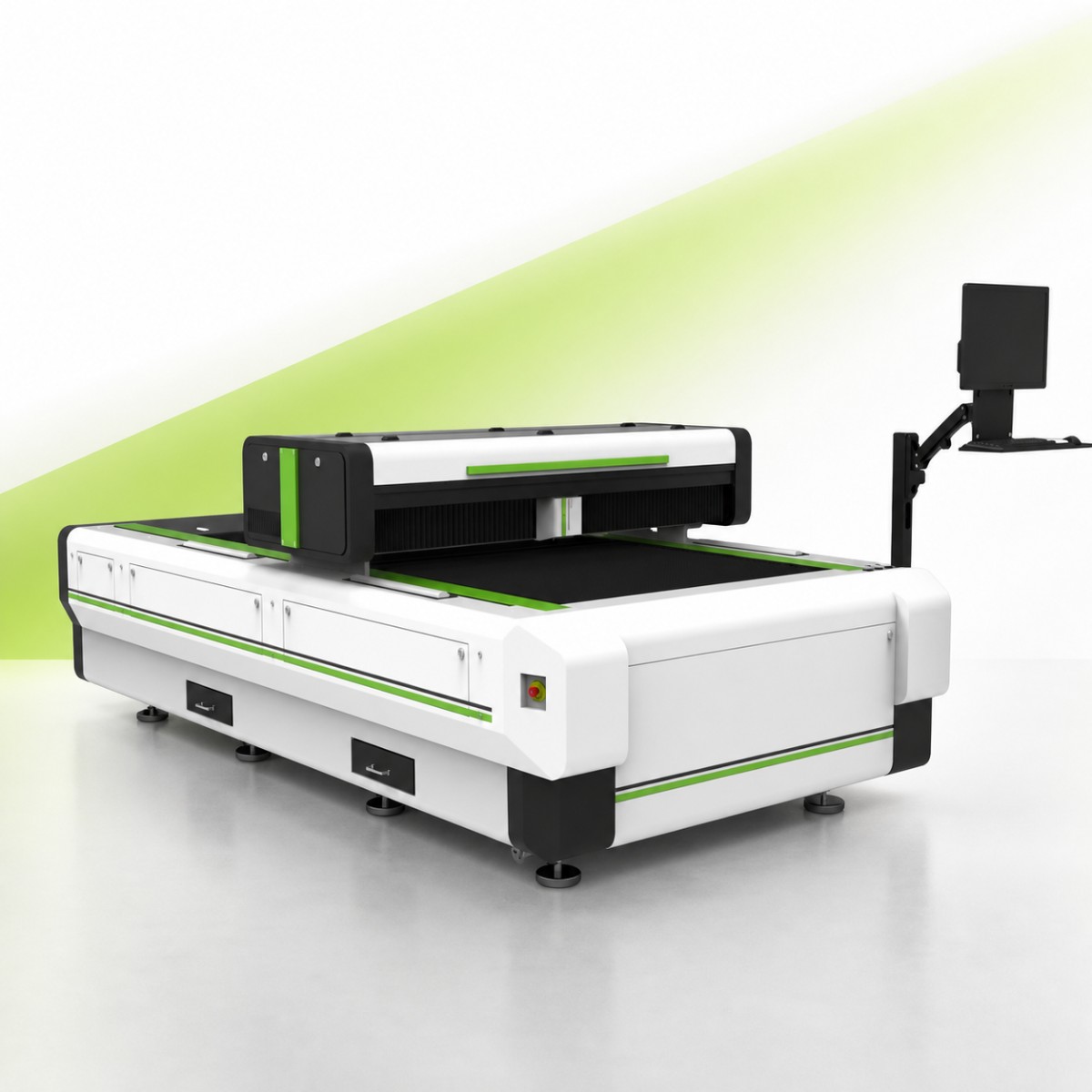

¿Qué es una máquina de corte láser CO2 de levitación magnética 1325?
La máquina de corte láser CO2 de levitación magnética 1325 es un sistema láser industrial de gran formato diseñado para cortar materiales no metálicos con rapidez y precisión.
La Mingxing Laser X1325 ofrece un área de trabajo de1300 × 2500 mm, lo que la hace adecuada para procesar láminas de tamaño estándar de madera, acrílico, MDF, plástico, materiales publicitarios y otros materiales no metálicos.
A diferencia de las máquinas láser convencionales que utilizan correas, engranajes o husillos de bolas como sistema de movimiento principal, la X1325 adopta unaestructura de motor lineal de levitación magnética en los ejes X e Y. Este diseño reduce el contacto mecánico durante el movimiento y ayuda a la máquina a lograr una aceleración más rápida, un funcionamiento más suave y una mayor precisión de posicionamiento.
¿Por qué elegir la tecnología de levitación magnética?
El sistema de movimiento tiene una gran influencia en la velocidad de corte, la precisión y la estabilidad a largo plazo de una máquina de corte láser.
Los sistemas de transmisión tradicionales contienen múltiples componentes mecánicos que pueden desgastarse gradualmente durante la producción continua. La Mingxing Laser X1325 utiliza motores lineales combinados con controladores servo dedicados, lo que permite que el pórtico se desplace con menos fricción mecánica.
Mayor velocidad de procesamiento
La máquina puede alcanzar una velocidad máxima de desplazamiento rápido de hasta1 m/s. Esto reduce significativamente el tiempo de movimiento sin corte entre distintos gráficos, especialmente al procesar láminas con muchas piezas pequeñas.
Para los fabricantes que trabajan con producción por lotes, un posicionamiento más rápido puede acortar el ciclo total de procesamiento y mejorar la producción diaria.
Alta repetibilidad
La X1325 ofrece una precisión de posicionamiento repetido de hasta0,05 mm. Esto ayuda a mantener una calidad de corte constante al producir piezas repetidas, letreros, paneles decorativos, componentes de muebles y plantillas industriales.
Menor desgaste mecánico
Como el sistema de motor lineal de levitación magnética tiene menos componentes de transmisión tradicionales, puede reducir el desgaste asociado con correas, engranajes y otros mecanismos de contacto.
Esto hace que la máquina sea adecuada para fábricas que requieren un funcionamiento prolongado y de alta frecuencia.
Movimiento suave y estable
La máquina utiliza guías lineales de Taiwán en ambos ejes para garantizar un movimiento estable del pórtico. Combinada con el sistema de motor lineal, la máquina puede mantener un movimiento suave durante el corte a alta velocidad y el grabado detallado.
Potencia láser CO2 de 500W para corte industrial
La X1325 está equipada con unafuente láser CO2 de larga duración de 500W.
En comparación con las máquinas láser CO2 de menor potencia, un láser de 500W ofrece una mayor capacidad de corte y es más adecuado para materiales gruesos y producción de alto volumen.
Según el tipo de material, la densidad, el estado de la superficie y los requisitos de corte, la máquina puede utilizarse para procesar:
Madera
MDF
Contrachapado
Acrílico
Plástico
PVC
Cuero
Tejido
Espuma
Goma
Papel y cartón
Materiales publicitarios y decorativos
El espesor máximo de alimentación admitido es de aproximadamente45 mm, lo que proporciona mayor flexibilidad para láminas más gruesas y piezas elevadas.
El espesor y la velocidad de corte reales dependen del material, los ajustes láser, el gas auxiliar, la distancia focal y la calidad del borde requerida.
Gran área de trabajo de 1300 × 2500 mm
La máquina ofrece un área de procesamiento efectiva de:
Eje X: 1300 mm
Eje Y: 2500 mm
Este formato se denomina comúnmente máquina de corte láser 1325.
La gran mesa de trabajo permite a los usuarios colocar láminas de tamaño completo directamente sobre la máquina, reduciendo la necesidad de reposicionar el material repetidamente. Es especialmente adecuada para industrias que procesan paneles grandes o múltiples componentes en un solo ciclo de producción.
Las aplicaciones típicas incluyen:
Señales publicitarias
Paneles acrílicos de exhibición
Paneles decorativos de madera
Componentes de muebles
Plantillas de embalaje
Modelos arquitectónicos
Decoración de interiores
Expositores para ferias
Productos textiles y de cuero
Piezas industriales no metálicas

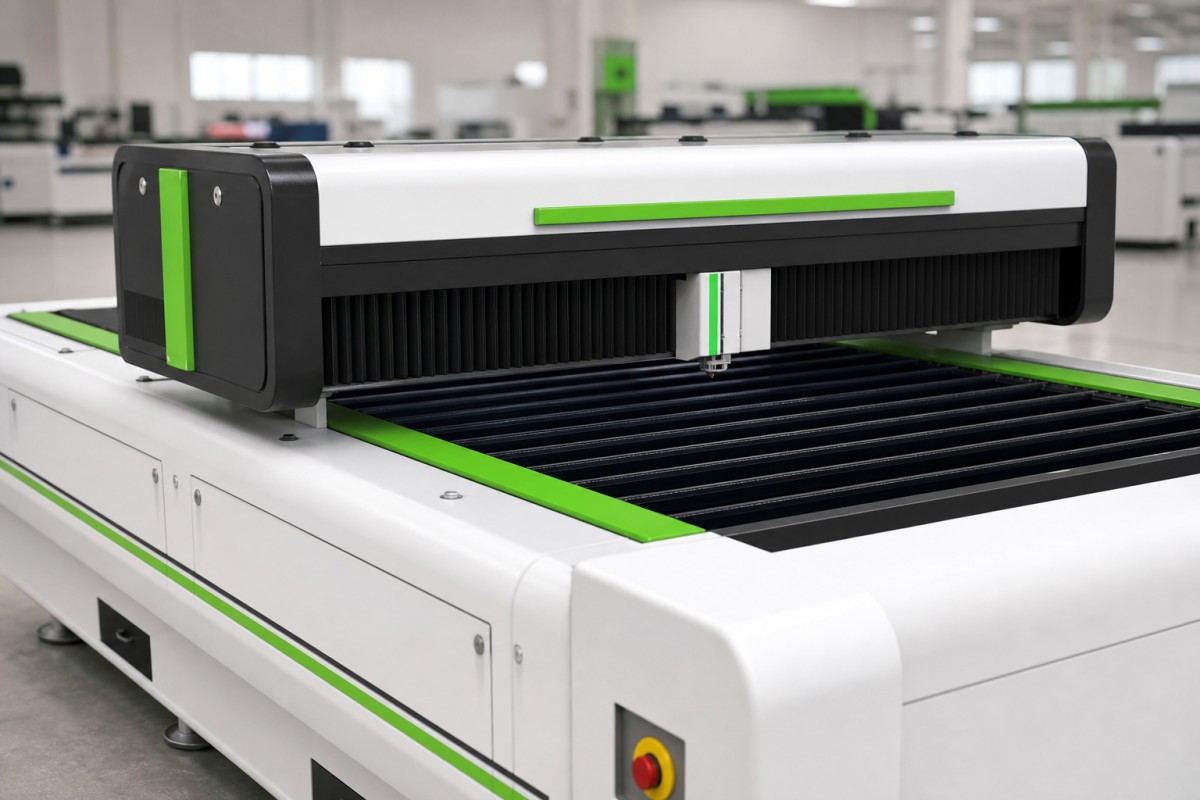

Cabezal láser con enfoque automático
La X1325 está equipada con uncabezal láser con enfoque automático que puede identificar la altura del material y ajustar la posición focal.
La distancia focal correcta es esencial para el corte láser. Cuando el enfoque es demasiado alto o demasiado bajo, el borde de corte puede volverse más ancho, más áspero o incompleto.
El sistema de enfoque automático ayuda a simplificar la configuración de la máquina y mejora la consistencia del procesamiento cuando los usuarios cambian entre materiales de diferentes espesores.
También puede reducir el tiempo de ajuste manual y disminuir la dificultad de operación para los trabajadores de producción.
Diseño de trayectoria óptica constante
Las máquinas láser CO2 de gran formato pueden experimentar diferencias en la longitud de la trayectoria láser cuando el cabezal de corte se mueve de un lado de la mesa al otro.
La X1325 utiliza undiseño de trayectoria óptica flotante y de trayectoria óptica constante, lo que ayuda a mantener una distancia de transmisión láser más uniforme en diferentes posiciones de trabajo.
Este diseño favorece un rendimiento de corte más estable tanto en el extremo cercano como en el lejano de la mesa de trabajo y ayuda a mejorar la consistencia del procesamiento en toda el área de 1300 × 2500 mm.
Sistema industrial de refrigeración y protección
Una refrigeración estable es importante para una fuente láser CO2 de 500W de alta potencia.
La máquina está equipada con un sistema de refrigeración industrial dedicado y unenfriador de agua de clase CW-6100. El sistema de refrigeración incluye varias funciones de protección, como:
Alarma de flujo de agua
Alarma de alta temperatura
Alarma de baja temperatura
Protección contra sobrecorriente del compresor
Protección con retardo del compresor
Estas funciones ayudan a proteger la fuente láser y el sistema de refrigeración durante un funcionamiento prolongado.
El soporte del espejo de refrigeración también favorece un procesamiento continuo estable, lo que hace que la máquina sea adecuada para turnos de producción largos.
Sistema eficiente de extracción de humos
El corte láser de materiales como madera, MDF, acrílico y plástico puede generar humo, polvo y vapores de procesamiento.
La X1325 utiliza dos ventiladores centrífugos:
Un ventilador centrífugo de 220V, 750W
Un ventilador centrífugo de 1,1kW
La configuración de doble ventilador mejora la eficiencia de extracción de humo y ayuda a mantener un área de trabajo más limpia.
El pórtico del eje X también está equipado con un paño antipolvo ignífugo, que ayuda a proteger el sistema de movimiento del humo y de los residuos de corte.
Para obtener el mejor entorno de trabajo, los usuarios deben conectar la máquina a un conducto de extracción adecuado o a un sistema de filtración industrial.
Bastidor de máquina de alta resistencia
La X1325 adopta una estructura de máquina de alta resistencia procesada con equipos de mecanizado de alta precisión.
Un bastidor estable es especialmente importante para el procesamiento láser de alta velocidad. Ayuda a reducir la vibración cuando el pórtico acelera, desacelera o cambia de dirección.
Las dimensiones de la máquina son aproximadamente:
3600 × 2100 × 1150 mm
El área mínima de instalación recomendada es de aproximadamente:
5000 × 4000 mm
Este espacio de instalación permite disponer de espacio para el funcionamiento de la máquina, el mantenimiento, la ventilación, la carga de material y los equipos auxiliares.
Control offline y múltiples opciones de transferencia de datos
La máquina utiliza el sistema de control offline de Mingxing, lo que permite a los operadores ejecutar archivos de procesamiento sin mantener el ordenador continuamente conectado durante el corte.
Los métodos de transferencia de datos admitidos incluyen:
Cable USB
Unidad flash USB
Conexión de red
El sistema admite formatos de archivo de diseño y corte de uso común, incluidos:
BMP
GIF
JPEG
PCX
TGA
TIFF
PLT
CDR
DXF
La máquina ofrece una resolución de hasta2500 DPI, lo que la hace adecuada tanto para corte como para aplicaciones de grabado detallado.
Especificaciones técnicas principales
Las especificaciones anteriores se basan en el documento técnico suministrado de la X1325. Algunas configuraciones pueden ajustarse según los materiales y los requisitos de producción del cliente.
Requisitos del entorno de instalación
Para garantizar un funcionamiento estable de la máquina, el lugar de instalación debe cumplir varios requisitos básicos.
La máquina debe instalarse sobre un suelo de hormigón plano y mantenerse alejada de fuertes vibraciones, interferencias electromagnéticas y polvo excesivo.
La temperatura de funcionamiento recomendada está entre10°C y 28°C, mientras que la humedad relativa debe permanecer por debajo de 60%.
La máquina requiere unafuente de alimentación de 220V ±10%, 20A.
También se requiere un compresor de aire. La configuración recomendada incluye:
Capacidad del tanque de aire: 0,08 m³
Presión: aproximadamente 7 kg/cm²
Potencia: aproximadamente 550W
Caudal de aire: aproximadamente 40 L/min
Diámetro de la tubería de aire: 8 mm
Aire comprimido limpio, sin aceite y sin agua
Se deben preparar aproximadamente 30 litros de agua purificada para el enfriador de agua. El agua de refrigeración debe sustituirse normalmente cada tres o cuatro meses, según el entorno de trabajo y el estado del agua.
Industrias adecuadas para la X1325
Industria publicitaria
La máquina puede cortar letras acrílicas, tableros de PVC, letreros de madera, paneles de exhibición y elementos decorativos.
La gran mesa es adecuada para producir carteles publicitarios de tamaño completo y múltiples componentes de señalización en una sola operación.
Trabajo de la madera y muebles
La potencia láser de 500W puede procesar tableros de madera, MDF, contrachapado y paneles decorativos.
Puede utilizarse para decoración de muebles, paneles divisores, puertas, arte mural y productos de madera personalizados.
Embalaje e impresión
La máquina puede producir plantillas de embalaje, muestras de papel, estructuras de cartón, inserciones de espuma y embalaje de exhibición.
Su sistema de movimiento de alta velocidad es valioso al cortar muchas formas repetidas.
Textil y cuero
La máquina puede procesar telas, cuero, cuero sintético y otros materiales flexibles.
El método de corte sin contacto ayuda a reducir la deformación física causada por las herramientas de corte tradicionales.
Decoración de interiores
La X1325 puede crear pantallas personalizadas, paneles decorativos, componentes acrílicos, decoraciones murales y elementos arquitectónicos.
Su gran área de trabajo permite a los diseñadores fabricar patrones más grandes y complejos.
Cortadora láser de levitación magnética 1325 vs. cortadora láser tradicional
La principal ventaja del sistema de levitación magnética no es simplemente la velocidad máxima. Su valor reside en combinar velocidad, precisión, movimiento suave y menor desgaste mecánico.
¿Por qué elegir Mingxing Laser?
Mingxing Laser se centra en la investigación, producción y aplicación de equipos láser industriales.
La máquina de corte láser CO2 de levitación magnética X1325 combina:
Tecnología láser CO2 de alta potencia de 500W
Transmisión por motor lineal de levitación magnética en los ejes X/Y
Procesamiento de gran formato de 1300 × 2500 mm
Enfoque automático
Trayectoria óptica constante
Refrigeración industrial por agua
Extracción de humos de alta eficiencia
Control offline
Estructura de máquina de alta resistencia
La máquina también puede configurarse según los materiales, las aplicaciones y los objetivos de producción del cliente.
Antes de recomendar una configuración de máquina, nuestro equipo puede evaluar el tipo de material del cliente, el espesor máximo, el volumen de producción diaria, la velocidad de corte requerida y la calidad final del producto.
Conclusión
La Mingxing Laser X1325 está diseñada para fabricantes que necesitan una combinación deprocesamiento de gran formato, alta potencia láser, movimiento de alta velocidad y corte preciso.
Su fuente láser CO2 de 500W ofrece una gran capacidad de procesamiento de materiales, mientras que el sistema de motor lineal de levitación magnética en los ejes X/Y mejora la velocidad de movimiento y la repetibilidad.
Con enfoque automático, tecnología de trayectoria óptica constante, refrigeración industrial y extracción eficiente de humo, la máquina es adecuada para aplicaciones exigentes en publicidad, trabajo de la madera, muebles, embalaje, textiles y decoración de interiores.
Para las empresas que planean actualizarse desde una cortadora láser CO2 tradicional accionada por correa, la máquina de corte láser de levitación magnética X1325 ofrece una solución de producción más rápida y avanzada.
